电动高压阀

公称通径:DN20mm~300mm
公称压力:10.0、16.0、25.0、32.0、45.0MPa
环境温度:-25~+70℃
主要材质:WCB、304、316、316L
分享到:

电动高压调节阀 产品概述

       电动高压调节阀是由PSL系列或者3810L系列直行程电动执行机构和高压调节阀体组成。电动高压笼式调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。电动高压调节阀采用笼式节流形式来分摊压差,减少了气蚀、冲蚀、挠流破坏,提高了调节阀的使用寿命,特别是用在尿素系统中比普通高压阀寿命提高2-3倍。电动执行机构为一体化结构,内有伺服放大器,输入控制信号(4~20mADC或1~5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。阀体为直通式,阀芯为单导向结构,阀体流路简单,阻力小,电动高压调节阀特别适用于高粘度,含有悬浮物和颗粒状介质流体的调节,可避免结焦、粘结、堵塞。电动高压调节阀整体具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。


电动高压调节阀 技术参数

公称通径(DN)20253240506580100125150200250300
阀座直径(dn)20253240506580100125150200250300
额定流量系数(KV)单座6.91117.627.544691101762754406308751250
笼式6.310162540631001552503705809001300
允许压差(MPa)≤ 公称压力
公称压力(MPa)10.0、16.0、25.0、32.0、45.0
额定行程(mm)16254060100
阀盖形式标准型(-17~+250℃)、高温型(+250~+450℃)
压盖形式螺栓压紧式
密封填料V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式单座式、笼式
流量特性等百分比
配置执行器类别3810系列、PSL系列等电动执行器(客户指定品牌亦可)
执行器参数电源电压:220V、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP65、隔爆标志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%


电动高压调节阀 性能指标

项目指标值
基本误差%配3810L±2.5; 配PSL±1.0
回差%配381L ±2.0; 配PSL±1.0
死区%1.0
始终点偏差%电开始点±2.5终点±2.5
始点±2.5终点±2.5
电关始点±2.5
终点±2.5
额定行程偏差%≤2.5
泄露量L/h0.01%×阀额定容量
可调范围R30:1

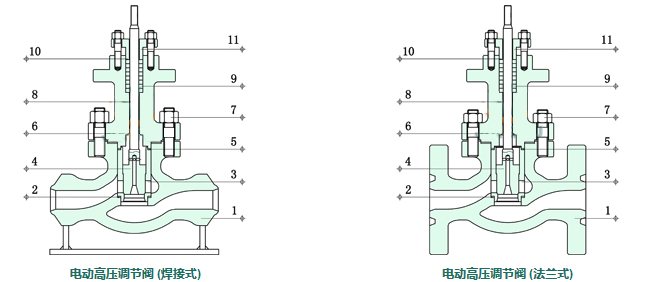

电动高压调节阀 主要结构图



电动高压调节阀 零件材料

1阀体WCB304316316L
2垫片PTFE\石墨垫片PTFE\石墨垫片PTFE\石墨垫片PTFE\石墨垫片
3

阀笼

304304316316L
4阀芯304304316316L
5中垫PTFE\石墨垫片PTFE\石墨垫片PTFE\石墨垫片PTFE\石墨垫片
6阀盖WCB304316316L
7螺栓25不锈钢不锈钢不锈钢
8阀杆304304316316L
9填料PTFE/石墨PTFE/石墨PTFE/石墨PTFE/石墨
10螺栓25不锈钢不锈钢不锈钢
11填料压盖WCB304316316L


电动高压调节阀 连接尺寸

公称通径(DN)20253240506580100125150200
L国标国标压力:PN10.0、16.0、25.0、32.0、45.0MPa
美标压力:150LB、300LB、600LB、900LB、1500LB、2500LB
美标
H、H1、H2H、H1:该尺寸根据工程师设计为准
H2、D:该尺寸根据调节阀力矩大小而定
R


电动高压调节阀 产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)
尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
