AT气动硬密封对夹蝶阀

公称通径:DN50~800mm
适用压力:1.3×10-5Pa~3×105Pa
工作温度:氟橡胶-25℃~+150℃
阀体材质:碳钢(C)、不锈钢(P4、P6)
连接方式:对夹式
环境温度:标准型:-20~80℃
分享到:

一、气动对夹式硬密封蝶阀用途和使用范围
气动真空蝶阀是在1.3×10-5~3×105Pa的真空系统中用来开启或隔断气流的阀门。
布雷特系列气动真空蝶阀主要性能:
漏率:≤1.3×10-9Pa.M3/S;
适用压力范围:1.3×10-5Pa~3×105Pa;
工作温度:氟橡胶-25℃~+150℃;
安装位置:任意;
气源压力:0.4-0.6Mpa;
阀板两侧压力差与阀门开、关无关;
寿命:≥10000次。


二、气动对夹式硬密封蝶阀原理
以电磁换向阀控制气动执行机构,使阀杆转动90°达到开关目的。


三、气动对夹式硬密封蝶阀特点

气缸采用1/4旋转式气缸,角度可调 1°~5°。


四、气动对夹式硬密封蝶阀主要零件材料
体、杆、板   不锈钢、碳钢镀镍;
密封件      氟橡胶、氟橡胶



五、气动对夹式硬密封蝶阀特点
防爆、开关、定位器

通道流畅、运动平稳、应用广泛

启闭扭矩小、操作灵活方便、省力节能

耐高温、耐高压、耐腐蚀、耐磨损、使用寿命长

三维偏心原理设计、蝶板开启瞬间分离密封面

多层次密封结构、密封性能卓越

技术规范
设计依据GB标准ANSI标准
设计标准GB/12238API609
结构长度对夹式链接GB12221ANSI B16.10 ANSI B16.5(2-24")
连接法兰尺寸GB/9113、JB/T79ANSI B16.47(26-32")
实验和检验JB/T9092API598

备注:系列球阀结构长度及连接尺寸可根据客户要求设计制造

技术参数
公称通径DN50~800mm
连接方式对夹式
气缸选配AT系列、GT系列、AW系列、进口执行器系列
气缸形式双作用、单作用(弹簧复位)
控制方式开关型、调节型、三段式(开度可选)
公称压力16、25、40bar(如需更高压力订货时请注明)
气源压力双作用:4~8bar、单作用:5~8bar
介质温度W1:-40~180℃、W3:-30~425℃、W4:-40~425℃
环境温度标准型:-20~80℃
阀体材质碳钢(C)、不锈钢(P4、P6)
密封材质聚四氟乙烯(F)、金属硬密封(H)、硬质合金(Y)

备注:其他特殊密封材质或特殊温度亦可根据客户要求设计选型

附件选型
电磁阀双作用选二位五通、单作用二位五通、单电控双电控订货时注明
气源处理三联件对气源进行稳压、过滤、气缸润滑
限位开关远程反馈开关信号
手操机构可实现手动开、关阀门
定位器输入模拟量信号(4-20mA或者0-10V),调节阀门开度
备注以上附件不是标准配件,如需配置订货时候注明,电磁阀和限位开关有分防爆和不防爆,如需防爆还要注明防爆等级


主要零件材质表
序号零件名称材质序号零件名称材质
CP4P6CP4P6
1内六角螺丝1Gr18Ni9Ti1Gr18Ni9Ti1Cr18Ni12Mo2Ti11阀体WCBZG1Cr18Ni12Mo2TiZG1Cr18Ni12Mo2Ti
2阀盖WCB1Gr18Ni9TiZG1Cr18Ni12Mo2Ti12阀杆1Cr131Gr18Ni9Ti1Cr18Ni12Mo2Ti
3垫片1Gr18Ni9Ti1Gr18Ni9Ti1Cr18Ni12Mo2Ti13连接支架WCBWCBWCB
4阀座PTFE.不锈钢+柔性石墨14454545
5垫片1Gr18Ni9Ti1Gr18Ni9Ti1Cr18Ni12Mo2Ti15衬套PTFE.复合轴承
6蝶板WCBZG1Cr18Ni12Mo2TiZG1Cr18Ni12Mo2Ti16填料PTFE.柔性石墨
7圆柱销451Gr18Ni9Ti1Cr18Ni12Mo2Ti17压盖WCBZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti
8下盖WCBZG1Cr18Ni12Mo2TiZG1Cr18Ni12Mo2Ti18气动装置挤压铝合金
9垫片PTFE.不锈钢+柔性石墨19位置指示器塑料
10衬套PTFE.复合轴承

备注:其他零部件及密封圈的材质亦可根据实际工况或客户要求设计选型

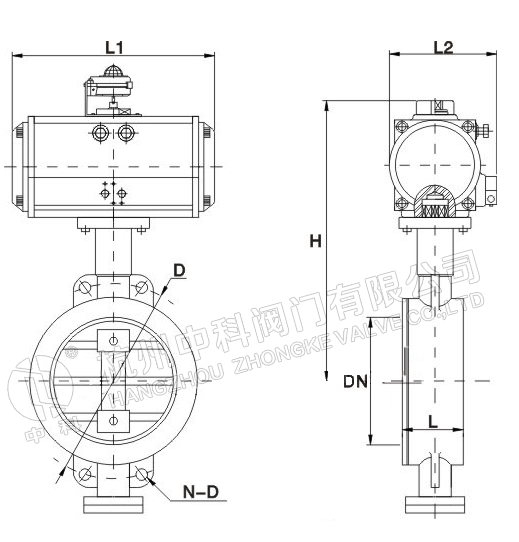

主要外形尺寸-PN16(16bar)
公称通径
       [DN]
外形尺寸连接尺寸执行器型号
LL1L2HDN-D
5043159/21183/95277/2051254-18ATD63/ATE75
6546211/24895/107287/3151454-18ATD75/ATE88
8046248/269107/123365/3751608-18ATD88/ATE100
10052269/315123/141420/4361808-18ATD100/ATE115
12556315/345141/152436/4622108-18ATD115/ATE125
15056345/409152/172466/5432408-22ATD125/ATE145
20060409/438172/187593/66529512-22ATD145/ATE160
25068436/559187/215682/75235512-26ATD160/ATE190
30078550/600215/240725/77241012-26ATD190/ATE210
35078600/633240/262832/88047016-26ATD210/ATE240
400102633/730262/330862/96852516-30ATD240/ATE270
450114633262945/100558520-30ATD240/ATE25
5001277303001058/106065020-33ATD270/ATE25
6001541320/1970440/4801108/119577020-36ATD25/ATE28
7001651430/2700480/5601170/125584024-36ATD28/ATE35
8001901430/2700480/5601325/136595024-39ATD25/ATE35

备注:根据不同的阀门扭矩,不同的气源压力以及不同的实际工况,选择相匹配的执行器其相关外形尺寸也随之变化
