气动薄膜小流量调节阀工作原理图

栏目:技术知识 发布时间:2017-11-17
气动小流量调节阀体积小、重量轻、性能高,用于微小流量的精确控制,例如在精密化工,科研机构中用其来对流量及压力等进行精密的微控!气动小流量调节阀通过结构改进提升了密封性能,从而提高了流量控制的精确性...

       气动小流量调节阀体积小、重量轻、性能高,用于微小流量的精确控制,例如在精密化工,科研机构中用其来对流量及压力等进行精密的微控!气动小流量调节阀通过结构改进提升了密封性能,从而提高了流量控制的精确性。



       气动小流量调节阀使用寿命长,调节精度高,特殊阀内件设计确保了细小的阀芯不易折断,调节不干净介质时,针对其节流间隙小的问题,通过设计预防了堵卡现象的发生,阀芯不容易堵塞,适用于液体、蒸汽等介质的小流量调节场合。

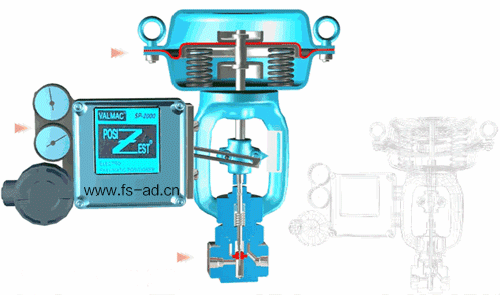

       气动小流量调节阀工作原理:
       气动小流量调节阀通过4-20mA信号来改变阀门开度变化,从而改变调节阀的截流面积,达到实现流量变化的目的!以压缩空气作为动力,通过电气阀门定位器来控制气源压力的大小,使空气作用于调节阀的橡胶膜片,膜片的收缩与扩张再带动阀杆上下动作,从而达到控制介质的目的。调节器(DCS信号)通过电气阀门定位器,将电信号转换为气信号作用在调节阀的膜片上,膜片压缩弹簧带动调节阀阀芯动作来控制阀门开度,从而实现对被调介质的调节,根据工艺需要,调节阀分为气开阀(故障关)和气关阀(故障开)。


       气动小流量调节阀有效而足够的顶部导向系统克服小开度时的震动,有效使用寿命更长,更小的流量系数选择增加了该阀的使用,Kv值较小,多用于精确控制微小流量的场合,如精细化工、食品添加剂、医药、电子等行业。
